Info.suntikbeton.id - Jakarta, pemahaman terhadap jenis besi profil struktural menjadi bagian penting dalam perencanaan bangunan. Setiap profil memiliki bentuk penampang dan fungsi berbeda untuk menyalurkan beban secara aman.
Kesalahan memilih profil dapat memicu ketidaksesuaian spesifikasi atau spec mismatch. Dampaknya antara lain lendutan, ketidakstabilan, hingga kebutuhan pembongkaran dan pengerjaan ulang di lokasi proyek.
Karena itu, pemilik proyek dan kontraktor perlu mengenali karakteristik enam profil baja yang umum digunakan di Indonesia. Profil tersebut meliputi WF, H-Beam, UNP, CNP, besi siku, dan INP.
Jenis Besi Profil Struktural untuk Beban Utama
1. Besi WF
Besi WF memiliki penampang menyerupai huruf I. Profil ini banyak digunakan sebagai balok induk pada gedung bertingkat, jembatan, dan gudang. Bentuknya membantu menahan gaya lentur serta menyalurkan beban lantai menuju kolom.
Saat menyusun anggaran struktur dengan bentang lebar, perencana perlu memeriksa ukuran, berat, ketersediaan, dan harga besi WF. Dengan demikian, estimasi biaya tetap sesuai kebutuhan teknis.
2. Besi H-Beam
H-Beam memiliki bentuk menyerupai huruf H dengan ukuran tinggi dan lebar yang relatif sama. Profil ini lebih masif daripada WF pada kelas ukuran yang setara.
H-Beam umum digunakan sebagai kolom atau tiang vertikal serta tiang pancang fondasi. Geometrinya mendukung kemampuan menahan beban aksial dan mengurangi risiko tekuk. Meskipun bentuk WF dan H-Beam tampak serupa, keduanya tidak dapat dipertukarkan tanpa perhitungan struktur.
3. Besi UNP
Besi UNP atau Kanal U memiliki badan tebal dan sudut yang membulat. Profil ini dapat menahan beban kejut dan getaran. Oleh sebab itu, kontraktor sering memakainya sebagai balok anak, dudukan mesin, struktur tangga, serta sasis kendaraan berat.
Profil Baja untuk Atap, Pengaku, dan Komponen Khusus
4. Besi CNP
Besi CNP atau Kanal C biasanya dibentuk melalui proses cold forming. Profil ini memiliki bibir kecil pada ujung kaki yang membantu meningkatkan kekakuan dan mengurangi risiko puntir.
CNP banyak digunakan sebagai gording atau rangka dudukan atap. Selain itu, profil ini dapat menjadi dudukan dinding atau cladding pada bangunan gudang.
5. Besi Siku
Besi siku membentuk sudut 90 derajat seperti huruf L. Walaupun sederhana, profil ini berperan sebagai pengaku atau bracing untuk membantu menjaga kestabilan struktur.
Penggunaannya mencakup rangka menara listrik dan telekomunikasi, rak gudang berat, hingga kerangka pintu gerbang. Pemilihan ukuran tetap perlu mengikuti kebutuhan beban dan rancangan struktur.
6. Besi INP
Besi INP memiliki bentuk yang mirip dengan WF. Perbedaannya terletak pada sayap yang miring atau tirus. Bagian pangkal sayap lebih tebal, lalu menipis ke arah ujung.
Karakter tersebut membuat INP sesuai untuk aplikasi yang membutuhkan jepitan pada sayap. Contohnya adalah rel crane atau hoist di pabrik dan konstruksi bak truk. Kemiringan sayap dapat membantu roda crane bergerak lebih stabil.
Cara Memeriksa Kualitas Besi Profil
Pemilik proyek perlu memeriksa material sejak tiba di lokasi. Langkah ini membantu mencegah penggunaan besi dengan dimensi atau ketebalan di bawah spesifikasi rancangan.
- Periksa marking atau emboss yang memuat logo pabrik, ukuran, dan kode kualitas.
- Perhatikan kode warna pada ujung profil sebagai penanda kelas kekuatan sesuai ketentuan yang berlaku.

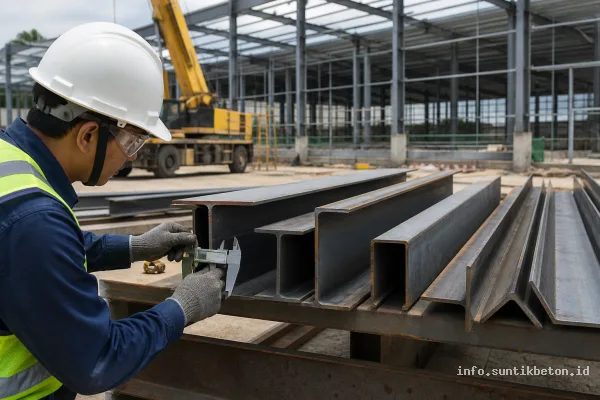

- Ukur ketebalan badan dan sayap menggunakan jangka sorong.
- Bandingkan dimensi aktual dengan gambar kerja dan tabel berat baja yang menjadi acuan proyek.
Verifikasi tersebut penting karena material yang tidak sesuai dapat memengaruhi kapasitas struktur. Selain itu, penggunaan profil yang keliru bisa meningkatkan biaya dan waktu pengerjaan ulang.
Dampak Kesalahan Profil terhadap Struktur Bangunan
Setiap profil memiliki fungsi spesifik. CNP, misalnya, lebih sesuai untuk gording daripada balok lantai utama. Sementara itu, penggunaan profil sebagai kolom atau balok harus mengikuti hasil perhitungan tenaga ahli struktur.
Jika struktur mengalami retak, lendutan, atau kerusakan setelah pekerjaan berjalan, tim perlu memeriksa penyebabnya secara menyeluruh. Pemeriksaan dapat mencakup kondisi sambungan, elemen beton, tumpuan, serta kesesuaian material dengan gambar rencana.
Dalam kondisi tertentu, pekerjaan perkuatan struktur, grouting system, chemical anchor, atau perbaikan beton dapat menjadi bagian dari penanganan. Metode tersebut harus menyesuaikan hasil pemeriksaan dan kebutuhan bangunan, bukan sekadar menutup gejala kerusakan.
Peran PT. INTAN PUTRA TEKNIKINDO
PT. INTAN PUTRA TEKNIKINDO menyediakan layanan yang berkaitan dengan perbaikan beton, perlindungan struktur, grouting system, chemical anchor, dan perkuatan struktur CFRP. Layanan tersebut relevan ketika bangunan memerlukan evaluasi atau penanganan pada elemen struktur.
Dengan mengenali jenis besi profil struktural, pemilik proyek dapat berdiskusi lebih tepat dengan perencana dan kontraktor. Pada akhirnya, pemilihan material yang sesuai membantu menjaga efisiensi, keamanan, dan keandalan bangunan dalam jangka panjang.
